Forbhreathnú Táirge
Táirgeann an gineadóir hidrigine hidrigin trí thuaslagán uiscí de hiodrocsaíd photaisiam a leictrealú. Feistithe le héagsúlacht córas rialaithe cliste, tá an ionstraim sábháilte agus áisiúil le húsáid, agus tá sé ag luí le samhlacha éagsúla crómatagraf sa bhaile agus go hidirnáisiúnta. Tá brú aschuir cobhsaí, torann íseal agus cumas láidir íonúcháin ag an gcaidéal aeir ciúin, saor ó ola, rud a fhágann gur foinse iontach aeir é chun sorcóirí aeir ardbhrú a athsholáthar. Ní hamháin go gcomhlíonann an táirge seo riachtanais crómatagraf agus saotharlanna anailíse baile agus allmhairithe éagsúla ach féadann sé feidhmiú mar fhoinse aeir do ghineadóirí nítrigine ardíonachta. Aimsíonn sé go cruinn seacht ngás saintréithe-H₂, CH₄, C₂H₆, C₂H₄, C₂H₂, CO, agus CO₂-chomh maith leis an gcion hidreacarbóin iomlán tuaslagtha in ola inslithe an trealaimh chumhachta amhail trasfhoirmeoirí, imoibreoirí, trasfhoirmeoirí srutha, agus líontáin ola; Úsáideann sé sonraí crómatagrafaíochta ola chun lochtanna folaigh laistigh den trealamh a aithint, mar shampla róthéamh, urscaoileadh stua, agus urscaoileadh páirteach; cloíonn sé le GB/T 17623 (Modh Cinnidh Crómatagrafaíochta Ola).
Paraiméadair Táirgí
- Córas Rialaithe Líonra ailtireacht CAN inmheánach; úsáideann dearadh cláir chomhéadain is féidir a thiontú go héasca go aschur Ethernet
- Doimhneacht Giotán Comhartha 24-giotán
- Aschur Ethernet Comhéadain Cumarsáide (Ceangailte trí chábla Ethernet Chatagóir 6)
- Dearadh Chuarda Dearadh leabaithe ARM, ag éascú rialú gan sreang, rialú iargúlta, agus rialú app soghluaiste
- Córas Rialaithe Teochta Sé bealaí rialaithe teochta neamhspleácha
- Raon Rialaithe Teochta Teocht chomhthimpeallach go -450 céim; le fuarú nítrigine leachtach: -80 céim go 450 céim
- Cruinneas Rialaithe Teocht Oighinn Colún ±0.02 céim
- Rampa Teocht Cláraithe 36 céim, 0.1 céim in aghaidh na céime
- Modúl Taispeáin Taispeáint LCD Mór
- Cruinneas Taispeáin 0.01 céim
- Ráta Rampa Oighinn Colún 0–80 céim / nóim (inchoigeartaithe in incrimintí 0.1 céim / nóim), suas go dtí 120 céim / nóim
- Teocht Cláraithe Rampa Ath-Atriallta Níos lú ná nó cothrom le 1%
- Íogaireacht Bhraiteora TCD: S-luach Níos mó ná nó cothrom le 10,000 mV·ml/mg (beinséin), suas le 12,000 mV·ml/mg (beinséin)
- Torann Bunlíne: Níos lú ná nó cothrom le 8 μV
- Sruth Bunlíne: Níos lú ná nó cothrom le 20 μV/30 nóim
- Teorainn Braite Brathadóir FID: Níos lú ná nó cothrom le 3 × 10⁻¹² g/s (heicseagán)
- Torann bunlíne Níos lú ná 2×10⁻¹³ A, nó cothrom leis
- Sruth bunlíne Níos lú ná nó cothrom le 5×10⁻¹³ A
- Teorainn braite braite ECD Níos lú ná nó cothrom le 3×10⁻¹⁴ g/s (R-666)
- Torann bunlíne Níos lú ná 1×10⁻¹³ A, nó cothrom leis
- Sruth bunlíne Níos lú ná nó cothrom le 5×10⁻¹³ A
- Teorainn braite FPD Níos lú ná nó cothrom le 2 × 10 ^ (−11) g/s (sulfair i parathionón meitile)
- Torann bunlíne Níos lú ná 2 × 10^(−13) A, nó cothrom leis
- Sruth bonnlíne Níos lú ná nó cothrom le 4 × 10^(−13) A
- Leathnú Is féidir suas le 6 imeacht sheachtracha a chur leis
- Uathoibriú Is féidir a fheabhsú le: adhaint uathoibríoch, nasc samplóir uathoibríoch, agus ceithre -thaispeáint sreabhadh/brú cainéal; is féidir rialú iargúlta a chur i bhfeidhm trí úsáid a bhaint as stáisiún oibre cianrialaithe roghnach
sonraí táirge
Fíor 1. Léaráid scéimreach de struchtúr braite TCD
1 Clúdach Tithíochta 2 Clúdach Barr 3 Tithíocht TCD 4 Brathadóir TCD
5 Seoltóir Teasa 6 Bonn 7 Scriú 8 Pláta Clampála
9 Friotaíocht Platanam 10 Sreang Téimh 11 Cnó 12 Gasket Aispeiste
13 coirníní gloine 14 cnó 15 nite 16 sreang tungstain 17 olann inslithe
Brath Sceite Córais
After the external gas lines have been installed, a leak detection test must be performed to prevent accidents. Follow these steps to conduct the leak detection:
(1) Dún an comhla rialaithe sreabhadh gáis iompróra, comhla hidrigine, agus comhla snáthaidí aeir ar an bpríomhaonad;
(2) Scaoil an cnaipe coigeartaithe brú íseal ar an sorcóir, oscail comhla ardbhrú an tsorcóra, agus ansin coigeartaigh an cnapán coigeartaithe brú íseal go mall go dtí go léann an tomhas íseal brú 3 kg/cm²;
(3) Dún an comhla brú ard sorcóra. Ag an bpointe seo, níor cheart go laghdódh an léamh ar an tomhas brú íseal atá ceangailte leis an laghdaitheoir brú. Má dhéanann sé, tá sceitheadh sa líne gáis seachtrach; iniúchadh cúramach ar an gcóras agus deireadh a chur leis an sceitheadh.
1. Ullmhóidí
1.1 Oscail an príomh-chomhla brú ar an sorcóir nítrigine agus seiceáil go bhfuil na léamha brú ar an bpríomh-thomhas brú agus an tomhas brú brainse gnáth.
Fíor 1: Gás sorcóra atá feistithe le-comhla laghdaithe brú
1. Príomh-chomhla brú 2. Príomhthomhais brú 3. Tomhsaire brú brainse (0.4 MPa)
1.2 Cas ar an chumhacht chuig an gineadóir hidrigine; a luaithe a chobhsaíonn an brú, ba cheart go mbeadh sé thart ar 0.3–0.4 MPa. (Fíor 2)
Cas ar an chumhacht chuig an gineadóir aeir; a luaithe a chobhsaíonn an brú, ba cheart go mbeadh sé thart ar 0.3–0.4 MPa. (Fíor 3)
Fíor 2 (Gineadóir Hidrigin) Fíor 3 (Gineadóir Aeir)
1.3 Ceangail foircinn eile na n-asraonta feadánra copair don ghás iompróra (gorm), hidrigin (oráiste), agus aer (soiléir) leis na calafoirt inlet gáis comhfhreagracha ar an gcrómatagraf (Fíor 4) (Nóta: Oscail na comhlaí rialaithe do gach líne gáis (Fíor 5))
Fig 4
Fig 5

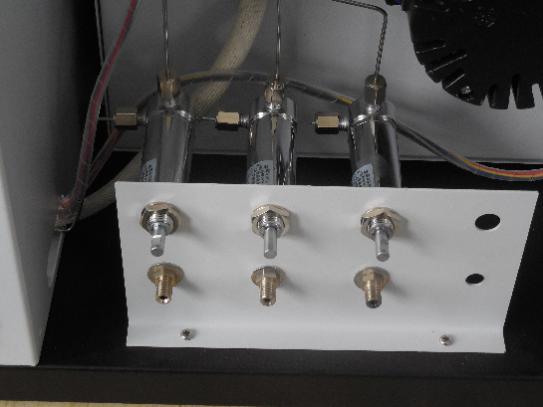

Fíor 5 (1: Comhla rialaithe gáis iompróra; 2: Comhla rialaithe hidrigine; 3: Comhla rialaithe aeir) Léiríonn tiús na saigheada treo na comhla.
1.4 Ceangail an crómatagraf le líonra achair logánta (LAN) an ríomhaire rialaithe ag baint úsáide as cábla Ethernet (is féidir é seo a dhéanamh trí nascadh go díreach le calafort líonra an ríomhaire nó leis an lasc ar líonra an ríomhaire). (Fíor 6)
1.5 Bain an cnó ceannoscailte agus an tsnáthaid insteallta graifíte leis an muinchille cruach. Ceangail an colún crómatagrafach comhfhreagrach. Ba chóir go mbeadh an fad ó cheann an cholúin ag an deireadh inlet ribeach go barr an eochaircheap graifíte 13 mm, agus ba chóir go mbeadh an fad go dtí an deireadh braite 79 mm. Déan an cnó oscailte níos doichte.
1.6 Ceangail an téad cumhachta leis an gcrómatagraf. Cuir an lasc cumhachta ar siúl (léiríonn an tsaighead an lasc cumhachta) (Fíor. 6)
