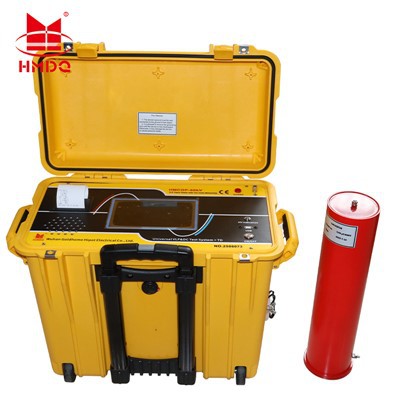

Tástálaí Hipot 80kVVLF le Tomhas Tan Delta

Úsáideann an tástálaí friotaíochta inslithe ardmhinicíochta VLF teicneolaíocht tiontaithe minicíochta dhigitigh bunaithe ar mhicririaltóir agus tairgeann sé feidhmeanna uathoibrithe iomlána chun voltas a mhéadú, a laghdú, a thomhas agus a chosaint. Cinntíonn a dhearadh go hiomlán leictreonach toisí dlúth agus meáchan íseal. Tá sé feistithe le scáileán tadhaill dath mór a sholáthraíonn comhéadan soiléir agus iomasach le haghaidh oibriú éasca agus a thaispeánann cuair aschuir. Tá an gléas seo in ann tástálacha agus tomhais chaillteanais thréleictreach (tgδ) ar cháblaí cumhachta ardvoltais a sheasamh.

1) glacfar le struchtúr nasctha aonair (teanndáileog amháin) le haghaidh minicíocht ultra-le voltas rátáil níos lú ná nó cothrom le 50kV; Glacann an ultra{3}}minicíocht íseal níos mó ná 50kV struchtúr sraithe (tá dhá theanndáileog ceangailte i sraith), rud a laghdaíonn an meáchan iomlán go mór agus a fheabhsaíonn an cumas ualaigh. Ina theannta sin, is féidir an dá theanndáileog a úsáid ina n-aonar chun -chuspóirí ilfheidhmeacha a bhaint amach d'aon mheaisín amháin.

3) Déantar sonraí reatha agus voltais a shampláil go díreach ón taobh ardvoltais, agus mar sin tá na sonraí cruinn.

4) Feidhm cosanta cuimsitheach cliste: ní gá an luach cosanta reatha agus voltais a shocrú. Is féidir leis an ionstraim an luach cosanta overvoltage agus overcurrent a ríomh de réir toilleas an ruda tástála agus luach an voltais tástála. Is féidir leis an athrú tobann voltas agus reatha a chosaint freisin, ionas gur féidir leis an urscaoileadh a ghabháil. Tá an t-am gníomhaíochta cosanta níos lú ná 20ms.

5) Glactar le cábla ardvoltais 150KV le haghaidh aschuir, atá sábháilte agus iontaofa.

6) Ós rud é go nglactar leis an gciorcad rialaithe aiseolais diúltach lúb dúnta, níl aon éifeacht ardú cumais ag an aschur.

7) Feidhm tomhais caillteanas tréleictreach (tgδ) (do rogha an cheannaitheora), a fhéadfaidh caillteanas tréleictreach, toilleas agus friotaíocht inslithe an réad tástála a thomhas ag an am céanna.

1. Comhpháirteanna Príomh-Aonad Tástála

Príomhfhráma VLF 80kV×1

Ard-Gineadóir Voltaisle ciorcadóireacht tomhais Tan Delta

Aonad Rialaithe Digiteachle taispeáint touchscreen

Córas Tomhais Comhtháitele haghaidh ríomhaireachtaí beachta Tan Delta

2. Gabhálais Tástála Voltais Ard--

Cáblaí Tástála HV(rátáil 10-15kV) ×2 tacair (fad 4-6 méadar)

Cáblaí Talúnle teanntáin-tromshaothair ×2

Toilleoir Cúplála(do thomhas Tan Delta) ×1

Nascóirí HVagus foircinn (cineálacha éagsúla) ×1 tacair

Tóraithe Tástála(pin{0}}cineál, gearrthóga ailigéadair) ×4 an ceann

3. Gabhálais Sonracha Tomhais Tan Delta

Impedance a Thomhas(do thomhas beacht caillteanais) ×1

Toilleoir Tagartha(calabraithe le haghaidh cruinneas Tan Delta) ×1

Cáblaí Tomhais Sciath(torann íseal-) ×2 tacair

Teirminéil Garda(le haghaidh sruthanna strae a chur ar neamhní) ×1 tacair

Jig Chalabrú(le haghaidh fíorú córais) ×1

4. Trealamh Sábháilteachta

Lámhainní Inslithe(Aicme 00, 1000V) ×1 péire

Gloiní Sábháilteachta/Goggles×2

Mat Inslithe(1×2 mhéadar) ×1

Comharthaí Rabhaidh"Tástáil Ardvoltais - Contúirt" ×2

Bacainní Sábháilteachta(infhillte) ×2

Slat Scaoilte(le táscaire voltais) ×1

C: Cé chomh iniompartha é? An féidir le duine amháin é a úsáid sa pháirc?

A: Táiniompartha le haghaidh a chumhacht(ar chairt go minic) ach bíonn sé trom. Cé go bhfuil sé soghluaiste, de ghnáth éilíonn sé afoireann beirtele haghaidh socrú agus oibriú sábháilte mar gheall ar a mhéid agus na voltais arda atá i gceist.

C: An féidir a insint dom go díreach cá bhfuil locht?

A: Níl.Insíonn sé duitmás rud étá an insliú go dona aguscé chomh donatá sé, ach éní féidir an suíomh fisiceach a shonrúde locht. Teastaíonn "Aimsitheoir Cábla Locha" ar leith uait le haghaidh sin.

c: Cén cineál cumhachta a theastaíonn uaidh?

A: De ghnáth éilíonn sé aFoinse cumhachta 380V(cosúil le asraon tionsclaíoch) chun an voltas ard a ghiniúint. Is féidir le roinnt samhlacha a reáchtáil ar ghineadóir iniompartha mór, rud atá riachtanach do shuímh iargúlta.

Clibeanna Te: Tástálaí hipot 80kvvlf le tomhas tan delta, tástálaí hipot tSín 80kvvlf le monaróirí tomhais tan delta, monarcha

Voltas 1.Aschur :80kv

Minicíocht 2.Output: 0.1Hz, 0.05Hz, 0.02Hz

Earráidí minicíochta voltais 3.Output: 3%

4. Earráidí buaicvoltais aschuir: Níos lú ná nó cothrom le 1%

saobhadh tonnchruth 5.Output: Níos lú ná nó cothrom le 5%

Coinníoll 6.Use: laistigh agus lasmuigh; teocht: -10 céim ~+50 céim

7.Humidity: Níos lú ná nó cothrom le 85% RH

8.Cumhacht: AC 220V ±10%,50±5%Hz

Réad 9.Tested:35KV agus faoi bhun cábla voltas, gineadóir, claochladán, ECT.
